Chống sét DC cho điện năng lượng mặt trời 1 pha hoặc 3 pha giúp bảo vệ hệ thống điện năng lượng mặt trời khi bị sét đánh

Vì sao phải chống sét DC cho hệ thống điện năng lượng mặt trời?

Điện năng lượng mặt trời là nguồn năng lượng vô tận và sạch sẽ mà chúng ta được thừa hưởng từ thiên nhiên. Bên cạnh thủy điện, phong điện thì năng lượng mặt trời ngày càng được thay thế cho các nguồn năng lượng khác kém thân thiện với môi trường sống trên trái đất.

Cùng với sự phát triển của khoa học kỹ thuật và nhiều người dùng hơn nên giá thành của nó ngày càng được giảm đáng kể, tuy nhiên vẫn còn cao hơn so với các nguồn năng lượng truyền thống khác, các chi phí đầu tư ban đầu cho hệ thống vẫn còn khá tốn kém.

• Cách bấm đầu nối MC4 pin năng lượng mặt trời
• Cầu chì dùng cho hệ thống điện năng lượng mặt trời
• Cách lựa chọn CB DC cho hệ thống điện năng lượng mặt trời

Chi phí đầu tư, thời gian sử dụng, hiệu quả thu được là những bài toán luôn được cân nhắc. Hầu hết các nhà sản xuất module quang điện đều cam kết sản phẩm của họ bảo hành đến 20 năm, lợi tức đầu tư cũng được tính trên thời hạn này, tuy nhiên chúng ta thường bỏ qua vài tác động có thể làm suy giảm hiệu quả và thời gian hoạt động của hệ thống.

Vì sao?

Hệ thống điện năng lượng mặt trời gồm các thành phần chính là: tấm /panel tế bào quang điện, dây dẫn, bộ điều khiển, Invertor, bộ chuyển đổi, bình ac-quy... tất cả đều được liên kết điện với nhau nên mỗi khi bộ phận này có rủi ro thì sẽ ảnh hượng đến các thành phần khác. Mặc khác, các tấm panel và dây dẫn luôn nằm ngoài trời (ở vùng trống trải, trên cao), có thể hòa mạng với hệ thống điện AC nên khả năng bị sét đánh trực tiếp hoặc gián tiếp xuống hệ thống là rất lớn.

- Tác động trực tiếp: Gây cháy nổ cho các tấm pin mặt trời, các đường dây hoặc bộ điều khiển;

- Tác động gián tiếp: Tạo các xung điện quá áp đột biến có thể lan truyền trên các đường dây nguồn DC từ tấm pin về, dây tín hiệu cảm biến, dây nguồn AC nối ra lưới và các tải tiêu thụ.

Hậu quả nếu bị ảnh hưởng sét là gì?

Các tế quang điện và các thành phần khác sẽ bị hư hỏng ngay lập tức khi bị sét đánh vào, hoặc tối thiểu cũng bị suy giảm hiệu suất hoạt động của chúng do tác động của quá áp lan truyền gây ra. Kết quả cuối cùng là thời gian sử dụng sẽ bị rút ngắn lại, tốn kém chi phí thay thế và sửa chữa, hiệu suất đầu tư sẽ không còn như tính toán ban đầu, và đặc biệt là sự gián đoạn của hệ thống sẽ gây ảnh hưởng cho các hoạt động khác.

Giải pháp cơ bản để bảo vệ chống sét cho hệ thống PV

Như vậy, để chống lại sự tác động của sét đánh ta cần phải có giải pháp bảo vệ tổng thể và đầy đủ gồm:

- Bảo vệ bên ngoài bằng hệ thống chống sét trực tiếp (tức là không để sét đánh trúng vào hệ thống PV);

- Bảo vệ chống xung quá áp đột biến lan truyền trên đường dây DC, AC & Tín hiệu;

- Hệ thống nối đất đảm bảo kỹ thuật.

Đó là giải pháp chống sét chung, còn cụ thể thì phải đáp ứng phù hợp với các đặc điểm riêng của mỗi hệ thống.

Trước khi thiết kế một giải pháp chống sét cho hệ thống điện mặt trời cần xem xét:

- Mật độ sét, hệ số rủi ro và cường độ sét trong khu vực nhiều hay ít?

- Hệ thống đã trang bị cột thu lôi chống sét trực tiếp chưa?

- Quy mô lớn hay nhỏ, dân dụng hay công nghiêp?

- Điện áp định mức và tối đa bao nhiêu?

- Hệ thống độc lập hay hòa mạng?

- Có nằm trong khu công nghiệp hay không?

- Hệ thống tiếp đất như thế nào... ?

Từ các thông tin cơ sở trên thì chúng ta sẽ đưa ra các giải pháp tổng thể phù hợp một cách an toàn với chi phí thấp nhất.

Về giải pháp chống sét trực tiếp cho hệ thống điện NLMT:

Với các hệ thống điện mặt trời cho công nghiệp hoặc tòa nhà: Hệ thống này được lắp đặt nhiều tấm pin trên 1 vùng rộng lớn (chiều dài trên 30m) thì nên lắp đặt cột thu lôi theo công nghệ phát xạ sớm, gắn trên trụ độc lập bên ngoài. Các đầu kim thu sét chủ động này có bán kính bảo vệ rất lớn (từ 50-107m), số lượng cột thu lôi được bố trí sao cho vùng bảo vệ của nó bao phủ hết bề mặt của hệ thống PV. Với các công trình lớn này nếu được sử dụng kim phân tán sét thì càng tốt, nó sẽ phân tán các điện tích trái dấu để ngăn ngừa các dòng sét đánh xuống khu vực, an toàn hơn nhưng chi phí có thể cao hơn.

Với hệ thống sử dụng có quy mô nhỏ (nhà ở, cột đèn NLMT, biển báo ..): Các hệ thống điện này thường có diện tích nhỏ, các tấm pin thường được đặt trên đỉnh hoặc mái nhà thì không cần thiết phải sử dụng kim thu sét ESE, có thể bảo vệ bằng kim thu lôi truyền thống. Đặc biệt, nếu sử các kim phân tán sét đặt trên mái nhà thì sẽ hiệu quả hơn rất nhiều, các model có thể dùng cho công trình nhỏ như: TerrStat ST-100 hoặc ST-400.

Khi sử dụng công nghệ phân tán điện tích thì sẽ ngăn ngừa hiện tượng sét đánh xuống khu vực mà nó bảo vệ, tác dụng này đồng nghĩa với việc sẽ hạn chế sự xuất hiện các xung quá áp lặp lại hay sét lan truyền trên các đường dây của hệ thống điện NLMT.

Thi công và lặp đặt hệ thống tiếp đất cho các cột thu lôi này phải đáp ứng các tiêu chí kỹ thuật, giá trị điện trở tiếp đất tối đa là 8 Ohm. Các hệ thống tiếp địa cũng cần phải liên kết đẳng thế với nhau.

Về giải pháp chống sét lan truyền cho nguồn điện mặt trời DC:

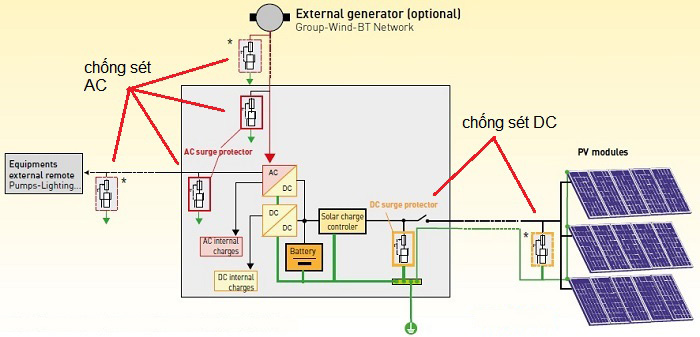

Sử dụng các thiết bị chống sét nguồn điện DC để bảo vệ trên các đường dây nối từ các tấm pin về tủ nguồn, các thiết bị chống sét cho nguồn điện mặt trời DC này phải được lắp đặt bảo vệ ngay tại lối vào DC của Invertor và các tấm pin (theo khuyến cáo CLS/TS 5039-12..)

Với hệ thống có lắp đặt kim thu sét thì phải sử thiết bị Type 1 để đảm bảo chịu được các dòng xung 10/350µs (như DS60VGPV, DS50VGPV-G/10KT).

Với các hệ thống không trang bị cột chống sét (hoặc có sử dụng kim phân tán sét) thì có thể dùng thiết bị Type 2 (như DS50VGPV, DS240-DC, ATVOLTP) để bảo vệ. Nếu sử dụng thêm các thiết bị cắt sét type 1 bảo vệ sơ cấp phía trước thì càng tốt.

Lựa chọn các thiết bị chống sét có mức điện áp hoạt động định mức và tối đa phù hợp với nguồn DC mà các tấm pin cung cấp. Ngoài ra có thể chọn thêm tính năng bổ sung như công nghệ VG, kiểu cắm rút, dây báo hiệu tình trạng hoạt động .v.v. phù hợp với nhu cầu.

Về giải pháp chống sét lan truyền cho đường nguồn AC:

Tiêu chuẩn CLS/TS 5039-12 cũng khuyến cáo phải lắp đặt các thiết bị chống sét nguồn AC để bảo vệ ngay trước lối vào AC của Invertor, của các phụ tải và cầu dao kết nối với điện lưới. Quá áp có thể lan truyền trên đường dây từ các phụ tải (máy bơm, đèn chiếu sáng...) hoặc từ hệ thống lưới điện quốc gia (có hòa mạng).

Với các công trình có lắp đặt kim thu sét thì phải sử dụng các thiết bị cắt sét AC Type 1 (như: DS250VG, DS150E, ATSHOCK...) để bảo vệ, sau đó có thể dùng thêm Type 2 để bảo vệ thứ cấp. Lưu ý nếu thiết bị không phải công nghệ VG thì phải đảm bảo khoảng cách tối thiểu giữa sơ cấp và thứ cấp.

Với các công trình ở vùng có mật độ sét đánh không nhiều, cường độ dòng sét không cao và không trang bị các kim thu sét trực tiếp thì có thể sử các thiết bị cắt sét AC Type 2 (như: DS70, DS42, ATSUB 40, ATCOVER 230T…) để bảo vệ.

Về giải pháp chống sét lan truyền cho các đường tín hiệu:

Hệ thống điện NLMT có thể có rất nhiều đường tín hiệu như tín hiệu từ các cảm biến, đầu dò, tín hiệu giám sát và điều khiển… chúng thường chạy theo các đường dây DC từ ngoài vào nên khả năng nhiễm quá áp là rất cao.

Các thiết bị chống sét cho đường tín hiệu được lắp đặt trong các tủ điều khiển, tủ trung gian bên ngoài hoặc trước khi vào các thiết bị và cảm biến.

Lưa chọn các thiết bị phù hợp với dạng tín hiệu truyền như RS485, RS232, Ethernet, PoE hay các đường tín hiệu DC có mức điện áp thấp khác.

Có thể chọn các thiết bị dạng DIN gắn trên ray lắp nối tiếp (như dòng ATLINE, DLA, DLA2) hoặc các thiết bị gắn trên dây như B180, MTJ và thiết bị chống sét đường mang Ethernet như MJ8-CAT5... phù hợp với điều kiện lắp đặt.

Về giải pháp tiếp đất cho hệ thống điện mặt trời:

Hệ thống tiếp đất là một bộ phận vô cùng quan trọng cho hệ thống, nó vừa có chức năng tiếp đất công tác, tiếp đất bảo vệ và tiếp đất chống sét.

Toàn bộ các kết cấu giá đỡ, vỏ tủ, khung bao, thiết bị chống sét .. đều phải được nối tiếp địa, đảm bảo sự đẳng thế trong toàn bộ hệ thống, có thể dùng thiết bị đẳng thế (như AT-50K) để liên kết các khu vực tiếp đất theo các chức năng khác nhau lại.

Giá trị điện trở nối đất càng nhỏ càng tốt (tối đa 8 Ohm) tùy theo đặc điểm địa lý và công suất hệ thống điện NLMT.

Các vật liệu sử dụng trong hệ thống tiếp đất NLMT nên sử dụng loại tốt, có khả năng chống ăn mòn cao (vì nó chịu tác động của ăn mòn hóa học, ăn mòn điện phân). Cọc tiếp địa có thể dùng loại mạ đồng chất lượng cao hoặc đồng nguyên chất, đặc biệt nếu sử dụng loại cọc tiếp đất hóa học (ApliRod), cọc tiếp đất Graphite thì càng đảm bảo hiệu quả cao nhất.

Có thể sử dụng thêm các hóa chất giảm điện trở đất để tăng cường khả năng dẫn điện, giảm điện trở như: Conductiver Plus (dùng cho vùng đất nhiều cát, sỏi đá), Aplifill (dùng cho các hố điện cực), Aplicem (dùng cho các cọc và dây liên kết). Số lượng điện cực tiếp đất và hóa chất sử dụng phụ thuộc vào đặc điểm địa chất riêng của mỗi công trình.

Các liên kết giữa cọc, dây và các kết cấu kim loại khác nên sử dụng mối hàn hóa nhiệt (như Apliweld) để đảm bảo sự liên kết tốt nhất về điện học, cũng như đảm bảo tính cơ học và lâu bền trong môi trường dễ bị ăn mòn.
