Phụ kiện lắp mái tôn bao gồm những gì?

18/03/2021 | 2476 |
0 Đánh giá

Nói về phụ kiện lắp pin mặt trời mái tôn chúng ta cần phân chia thành các cách lắp khác nhau để có bộ phụ kiện phù hợp nhé. Ở đây minh liệt kê các phụ kiện thông dụng

Trong thi công lắp pin mặt trời mái tôn, bên cạnh Tấm pin mặt trời và inverter thì phụ kiện lắp pin mặt trời là một trong những thành phần rất quan trọng.

Phụ kiện lắp đặt pin giúp cho hệ thống được đảm bảo an toàn, chắc chắn và hoạt động tốt nhất.

Hôm nay, tôi sẽ giới thiệu bộ phụ kiện lắp pin mặt trời mái tôn để mọi người cùng nắm bắt qua .

Phụ kiện lắp mái tôn bao gồm những gì?



Phụ kiện lắp mái tôn bao gồm:

  • Thanh rail nhôm đỡ tấm pin năng lượng mặt trời
  • Thanh nối rail dùng để nối 2 thanh rail lại tạo thành một đường thẳng
  • Chân L mái tôn được bắn lên sóng tông vuông hoặc tròn
  • Kẹp giữa tấm pin cố định 2 tấm pin năng lượng mặt trời
  • Kẹp biên tấm pin chốt tấm pin cuối cùng của mỗi dãy
  • Pát Z 300x100 hoặc Z200x100
  • Pát U xà gồ 30x60, 40x40 hoặc 40x80
  • Dây cáp DC solar dẫn điện từ tấm pin về biến tần
  • Đầu nối MC4
  • Dụng cụ lắp đặt solar
  • Tủ điện năng lượng mặt trời
  • Máng cáp solar để gôm tất cả dây cáp lại cho gọn
  • Sàn tháo tác

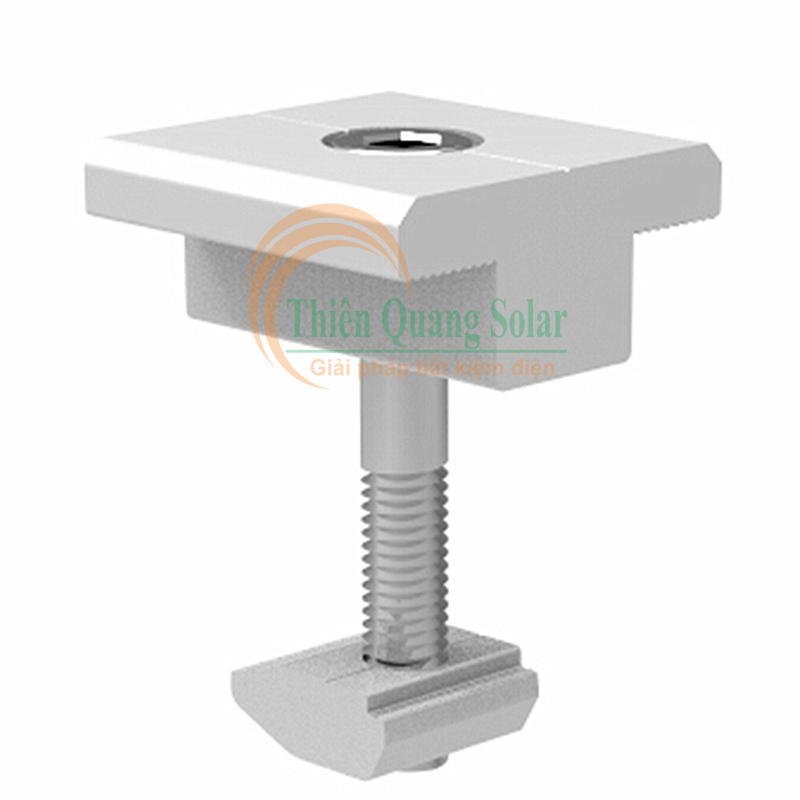

1.Kẹp giữa( Chốt giữa): Sản phẩm này trên thị trường khá nhiều mẫu mã và kích thước khác nhau,  có 2 loại thông dụng là kep giữa T( Chốt giữa T) và Kep giữa U( Chốt giữa U). Kẹp giữa T(Chốt giữa T) ưu điểm là nhôm đúc đặc, nguyên khối, thường sẽ cứng cáp, ít bị biến dạng hơn kẹp giữa U(chốt giữa U), nhưng giá thành thường cao hơn so với chốt giữa U. Để lựa chọn phụ kiện lắp pin mặt trời mái tôn chúng ta có thể cân nhắc về mặt kinh tế cũng như lợi ích mang lại, ngoài ra chúng ta cần lựa chọn bulong phù hơp cho kẹp giữa( chốt giữa) dựa vào độ dày tấm pin, cách lắp trên thanh rail hay bát Z để chọn bulong không bị quá dài hoặc quá ngắn, thường khi dùng bát Z thì có thể dùng bulong dài 5cm





2. Kẹp biên( Chốt cuối) :khác với kẹp giữa, kẹp biên ít mẫu mã hơn, chọn kẹp biên cần dựa vào độ dày tấp pin và cách lắp đăt trên thanh rail hay bát Z. Các loại biên thông dụng là biên cho pin có độ dày 30mm, 35mm, 40mm. Nếu lắp đặt trên bat Z thì các chúng ta cần dùng bulong cho kẹp biên dài hơn bình thường.

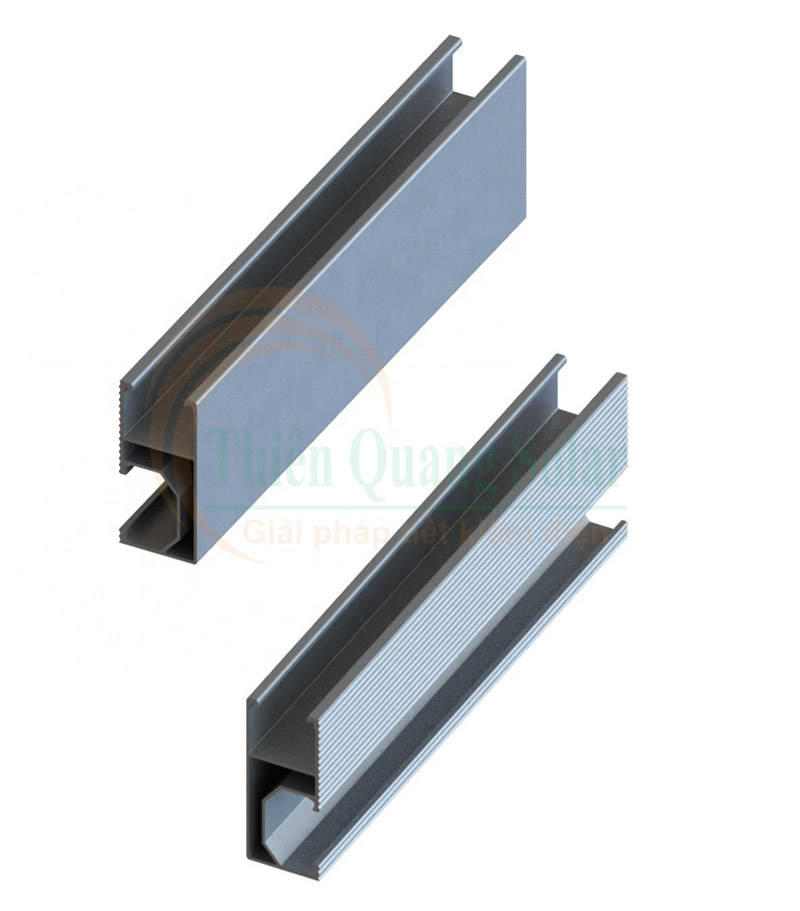

3. Thanh rail : lắp đặt tấm pin trên thanh rail là 1 trong những cách lắp đặt phổ biến nhất khi lắp pin mặt trời  mái tôn hiện nay. Thanh rail cũng có khá nhiều dạng nhưng ở đây tôi giới thiệu với các bạn 3 loại rail phổ biến nhất: thanh rail chữ U, thanh rail U mini  và thanh rail thường.

Khi lắp đặt bằng thanh rail chữ U, chúng ta sẽ không cần sử dụng thêm chân L mái tôn để giữa  rail trên mái tôn và cũng không cần sử dụng các thanh nối,  cách bắt bắn trực tiếp thanh rail U, hoặc thanh rail U mini vào mái tôn. Đây là cách lắp khá tiết kiệm chi phí so với việc lắp thanh rail thường khi



4. Bát Z: đây cũng là 1 trong những hệ thống giá đỡ tốt, thay thế thanh rail giúp tiết kiệm rất nhiều chi phí lắp đặt.

Các phụ kiện lắp pin mặt trời mái tôn mới nhất nắm 2021

5. Chân L mái tôn là 1 trong những phụ kiện lắp pin mặt trời mái tôn, dùng cách lắp thanh rail, chúng ta sẽ cần 1 bộ phụ kiện neo giữ thanh rail và mái tôn, đó là bộ chân L mái tôn, thông thường để tiết kiệm thời gian chúng ta nên mua theo bộ gồm chân L, bộ đệm cao su chống thấm dột, và vít nhé.

Phụ kiện lắp mái tôn bao gồm những gì?



6. Thanh nối rail: chúng ta chỉ sử dụng phụ kiện này khi cần nối các thanh rail dài , giữa liên kết giữa thanh rail, tang độ bền vững cho hệ thống pin, nhưng các banj cần lưu ý, khi mua thanh nối rail cần  xác định đúng kích thước và loại rail phù hợp .

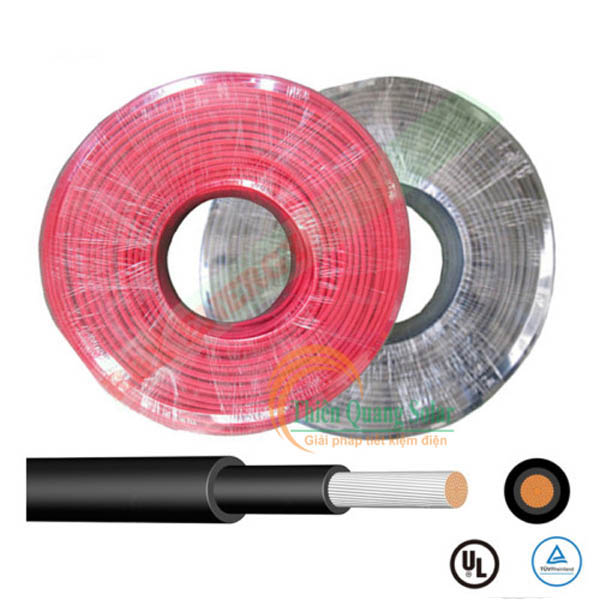

7. Cáp solar 4mm2 và 6mm2 :chuyên dụng trong hệ thống điện năng lượng mặt trời, dây cáp Solar DC được thiết kế chịu được nhiệt độ cao của môi trường, chống tia UV…

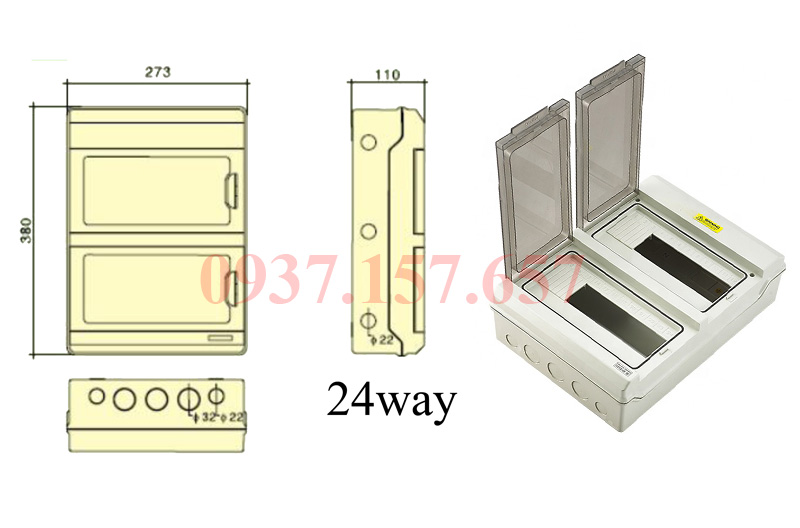

8. Tủ điện năng lượng mặt trời:được thiết kế đạt chuẩn IP65 chống nước, chống bụi và tia cực tím, đạt kiểm nghiệm sử dụng trong mọi điều kiện nhiệt độ. Tủ được thiết kế đơn giản tạo điều kiện dễ dàng cho việc lắp đặt đấu nối phù hợp với nhiều loại thiết bị đầu cuối trong hệ thống năng lượng mặt trời.

Phụ kiện lắp mái tôn bao gồm những gì?

9. Dụng cụ lắp đặt solar: gồm kìm bấm cos MC4, Kìm tuốc dây cáp solar, cờ lê mở MC4, túi đựng dụng cụ giúp thi công điện mặt trời nhanh chóng, tiết kiệm thời gian



Trên đây mình mới liệt kê những phụ kiện lắp pin mặt trời mái tôn thông dụng

Lưu ý: khi mua các phụ kiện lắp đặt pin năng lượng mặt trời cần chú ý chất lượng, nguyên liệu của sản phẩm có đạt chất lượng, độ bền và để chống rĩ sét tốt không nhé.
