5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời

02/03/2021 | 1740 |
0 Đánh giá

Đầu nối MC4 là phụ kiện quan trọng không thể thiếu trong các hệ thống điện năng lượng mặt trời. Đầu nối MC4 giúp kết nối các tấm pin năng lượng mặt trời lại với nhau tạo thành chuỗi hoàn chỉnh. Ngoài ra sản phẩm đầu nối MC4 có nhiều loại như MC4 T2, T3, T4 và T6

Vỏ của đầu nối MC4 làm từ chất liệu PPO nên có khả năng chống ăn mòn, chống tia cực tím cực mạnh, không lo bị biến dạng do tác động vật lí và môi trường bên ngoài

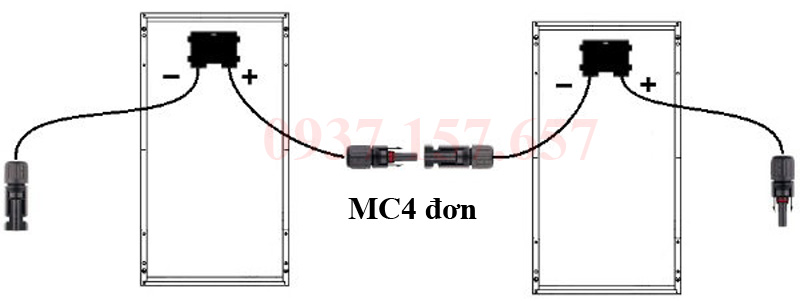

1.Đầu nối MC4 đơn

Trên tấm pin năng lượng mặt trời luôn có một dây là DC dương (+) và dây còn lại là DC âm (-). Thông thường, đầu nối cái được liên kết với dây dẫn dương và đầu nối đực được liên kết với dây dẫn âm.

5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời



5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời



Thông số kỹ thuật chung của đầu nối MC4

Thông số  Đầu nối MC4
Vật liệu cách nhiệt PPO
Điện áp định mức 1000V -1500V
Dòng điện định mức 20A-30A
Chất liệu đầu nối Đồng và thiết mạ
Điện trở tiếp xúc 0.25-1.0m Ω
Cáp NLMT tương thích 2.5 – 6.0mm
Mức độ bảo vệ IP67

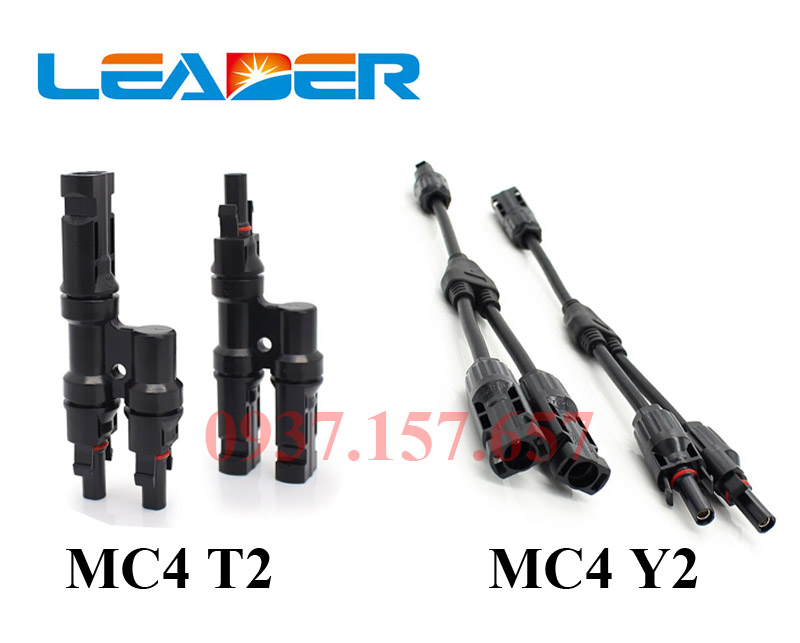

2.Đầu nối MC4 T2 hoặc Y2

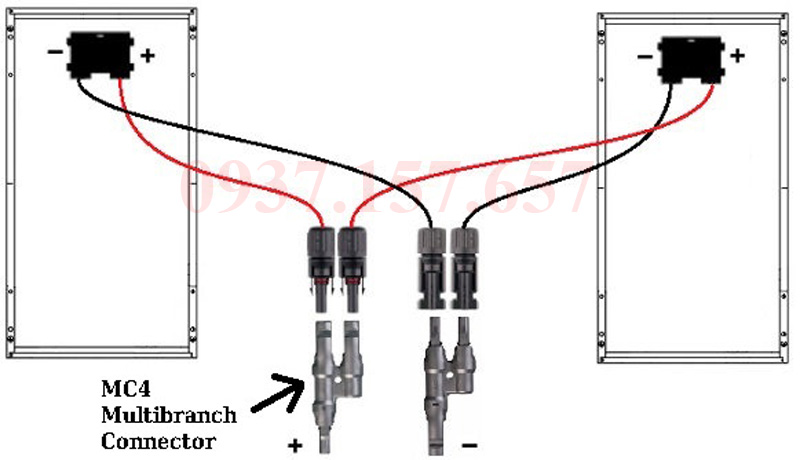

Đầu nối chữ T2 vào 2 ra 1 MC4 để kết nối song song 2 tấm pin năng lượng mặt trời. Dùng đầu nối MC4 đảm bảo việc kết nối các tấm pin được chắc chắn, an toàn và đảm bảo độ dẫn điện tốt nhất.

5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời

5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời

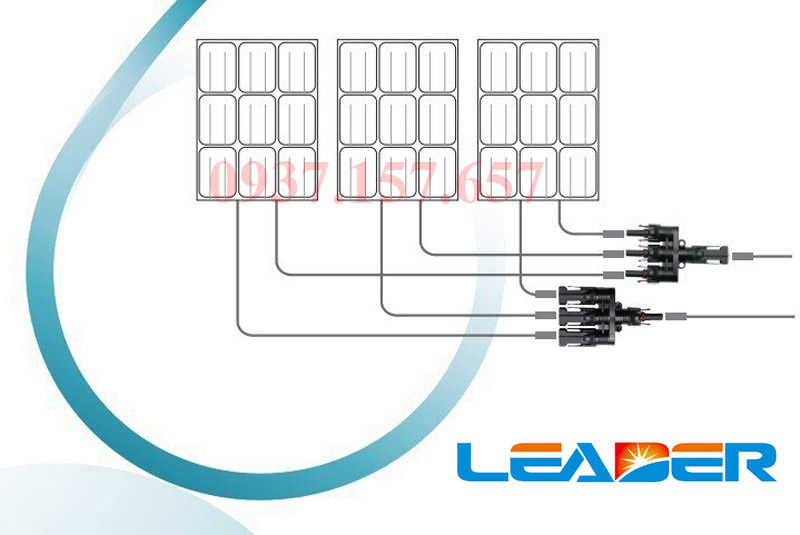

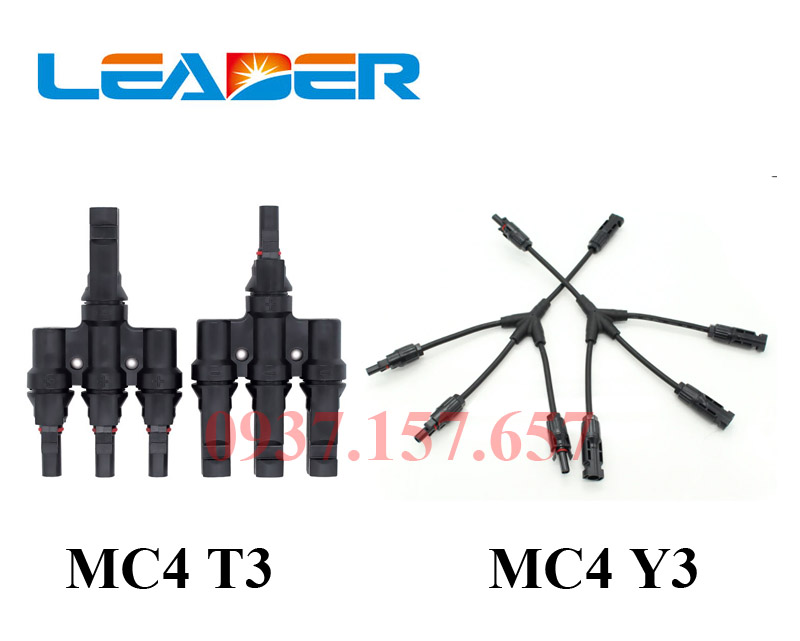

3.Đầu nối MC4 T3 hoặc Y3

5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời

5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời

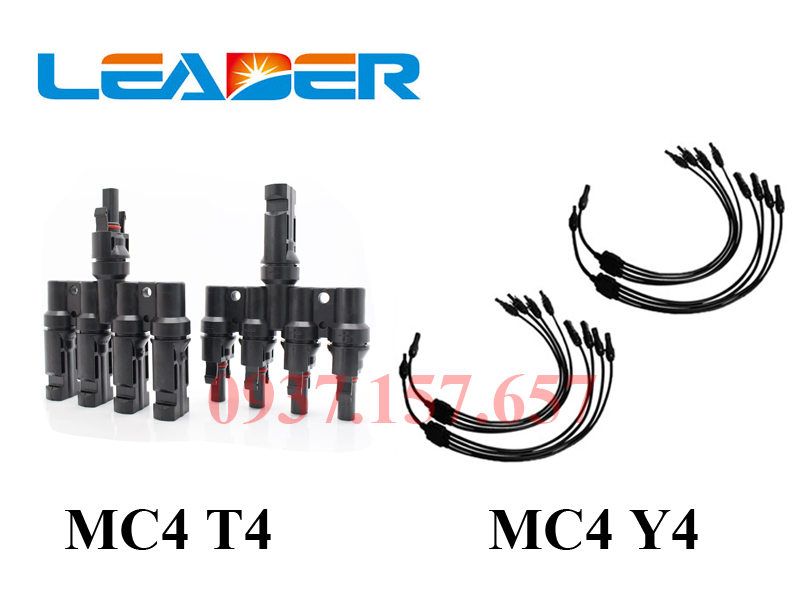

4.Đầu nối MC4 T4 hoặc Y4

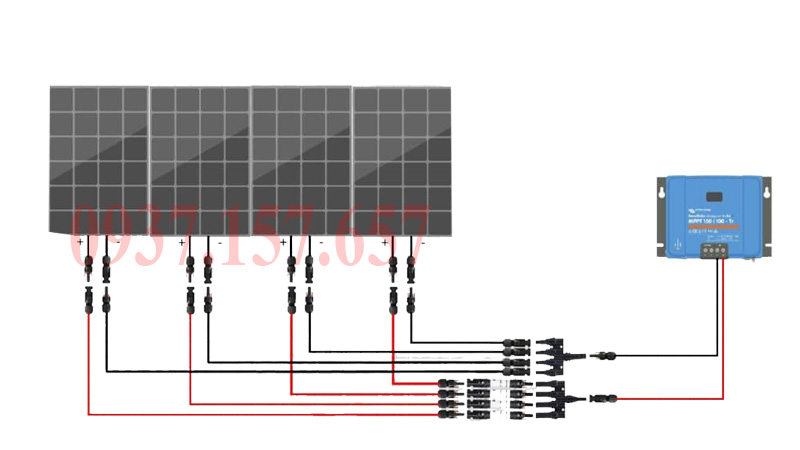

MC4 T4 hoặc Y4 chuyên dùng để kết nối song song 4 tấm pin năng lượng mặt trời lại với nhau sau đó ra 1 cực âm và 1 cực dương

– Dòng điện danh đinh 30A và điện áp max 1500VDC

– Cách nối dây cáp điện liên kết dẫn chắc chắn và độ bền cực tốt.

– Tương thích với các loại dây cáp năng lượng mặt trời2.5 mm2, 4mm2 và 6mm2

– Khả năng chống thấm nước, chống bụi: IP67

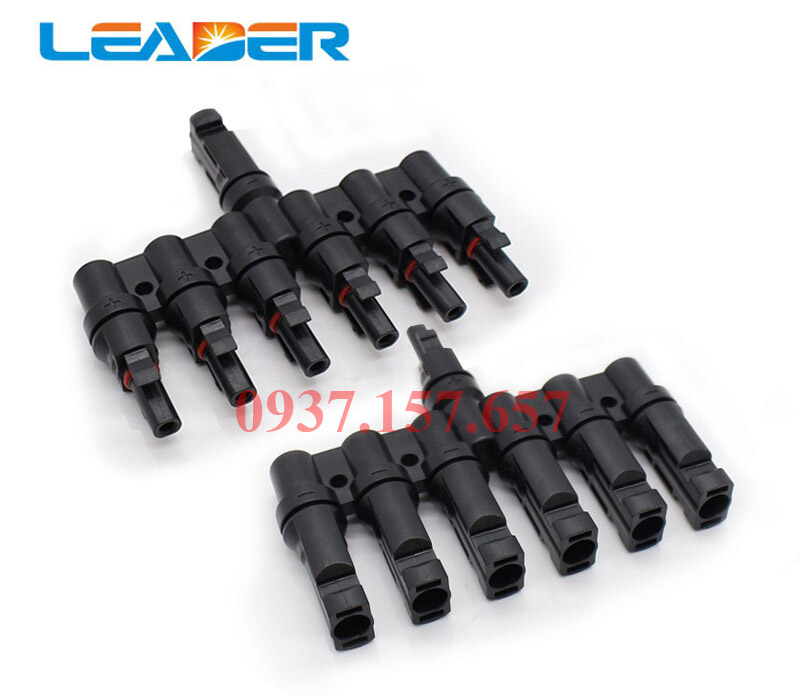

5.Đầu nối MC4 T6



5 loại đầu nối MC4 phổ biến cho điện năng lượng mặt trời
